PVC-blisterbladextrudermachine omvat extruder, mal, kalender, tractor, snijder, transportplatform
Extruder:Meestal wordt een conische dubbelschroefsextruder gebruikt, die geschikt is voor de verwerking van PVC-materialen.
Gietvorm:Over het algemeen een matrijskop van het hangertype
Kalender:Zijn functie is om de geëxtrudeerde plaat te kalanderen om de oppervlakteafwerking en vlakheid van de plaat te verbeteren en de dikte van de plaat verder te controleren.
Tractor:Meestal samengesteld uit twee of meer rollen, wordt het gebruikt om het gekalanderde vel met een stabiele snelheid naar voren te slepen om de continuïteit van de plaatproductie te garanderen, en samen te werken met de extruder en kalander om de dikte en maatnauwkeurigheid van het vel te controleren.
Snijder:Afhankelijk van de vraag kan de plaat in platen van verschillende lengtes worden gesneden
PVC-kunststofplaat extrusiemachine - Apparatuurlijst en offerte
| bestelnummer | naam | hoeveelheid | opmerkingen |
| 1 | Roestvrijstalen schroeftoevoer | 1 set | De belangrijkste componenten van de hele lijn zijn gemaakt door bekende binnenlandse en buitenlandse merken: 1. Het elektrische systeem maakt gebruik van de Siemens-schakelaar, de intelligente temperatuurregelaar van Omron en de Invtensor-frequentieomvormer. 2. Het hardgetande reductiemiddel gebruikt een tandwielreductiemiddel met een hoog koppel voor een plastic machine. 3. Schroefvat is gemaakt van schroef uit Zhoushan, provincie Zhejiang 4. De spiegelrol is gemaakt in Qingdao of Xuzhou. 5. De mal is gemaakt van Huangyan. |
| 2 | SZ80-dubbele schroef | 1 eenheid | |
| 3 | MJ-1700 mal voor optisch paneel | 1 set | |
| 4 | BF-1800X ∗ 400 drierollenkalander | 1 eenheid | |
| 5 | BF-1800-6000 koelbeugel | 1 set | |
| 6 | BF-1800X ∿ 220 tractiemachine met rubberen rollen | 1 eenheid | |
| 7 | BF-1800 snijmachine | 1 eenheid | |
| 8 | Drie-in-één olierolmachine met constante temperatuur | 1 set | |
| 9 | DK-18 district extrusie productielijn elektrische schakelkast | 1 set | |
| 10 | Dubbelzijdig filmafdekapparaat | 1 set | |
| 11 | manipulator | 1 set | |
| 11 | Willekeurige technische gegevens van het apparaat | 1 exemplaar |
1. Roestvrijstalen schroeftoevoer:een
Laadmethode:Spiraalvormige voeding
Materiaal buis en doos:roestvrij staal
vermogen van motor:2,2 kW
automaten:Demping niveaumeter
2. Z80/156 extruder met dubbele schroef
| Schroefdiameter: | 80 mm (Zhoushan, Zhejiang) |
| Verhouding schroeflengte tot diameter: | 24 ∶1 |
| Schroefstructuur: | Nieuwe hoogplastificerende schroef, geschikt voor PVC-poeder en korrelige materialen. |
| Schroefmateriaal van vat: | 38CrMoAIA Nitreringsbehandeling |
| Diepte nitridelaag: | 0,4-0,7 mm |
| Schroefhardheid: | HV>740 |
| Matrijshardheid: | HV>940 |
| Schroefsnelheid: | 15-40 tpm |
| vermogen van motor: | 75 kW (Shandong Tailida-motor) Verwarmingssectie 4 zones (aluminium + RVS windscherm) Cilindrische koeling 3 zones ×250w |
| Extrusie-uitvoer: | 300-400kg/u reductiekast Geproduceerd in Jiangyin, provincie Jiangsu Tandwielmateriaal 20CrMnTi Opkolen en afschrikken afkoelmethode De tanden worden gekoeld met water via de condensor Transmissiemodus van reductiemiddel en motor. Gewrichten zijn direct verbonden |
| Elektrisch controlesysteem: |
contactor Siemens-contactor temperatuurgestuurde meter Omron intelligente temperatuurregelmeter frequentietransformator Invt frequentieomvormer |
Kleerhangerplaat machinekopvorm effectieve breedte
Verwarmingsvermogen, temperatuurregelgedeelte
Hoogwaardig vormstaal smeden, hardverchromen, polijstbehandeling
De dikte van het product is 1-3 mm en de breedte van het product is 1550 mm 1700 mm
De 15kw gebruikt interne verwarmingsmodus 5 zones
Het kopstroomkanaal heeft de vorm van een gradiëntstroomkanaal van het kleerhangertype. De kop is gemaakt van hoogwaardig gelegeerd staal 5CrNIMo en gepolijst na verchromen; de bovenste matrijslip wordt geduwd door micro-aanpassing.
A. Structuur van lichte pers: verticale drie rollen (met rolbeveiliging)
B. Aantal rollen; Drie wortels (geproduceerd in Qingdao)
C. Roldiameter: ∮400 mm
D. Rollengte: 1800 mm
e. Wanddikte van de rol: ≥22 mm
F. Rolmateriaal: 45# staal wordt gebruikt en gehard om een hardheid van RC60-65 te bereiken
G. Oppervlaktebehandeling van de rol: spiegelafwerking
H. rolstructuur: het meerlaagse composiet snelle uitwisselingssysteem wordt gebruikt om de uniforme temperatuur van de rol te garanderen.
I. Medium met constante temperatuur voor walsen: gedemineraliseerd water
J. drierolcontrolesysteem: Frequentieconversiecontrole kan worden gebruikt om synchrone en onafhankelijke snelheidsregeling te bereiken.
k. aandrijfsysteem: 1,5KWx3=4,5kw Zorg voor een soepele werking van de drie rollen.
A. Lengte koelrek: zes meter.
B. rol: Gemaakt van roestvrij staal.
C. Rolafstand binnen de eerste twee meter: 400 mm.
D. De beugel heeft een geavanceerd apparaat: 1 set, de snijder is gemaakt van een hoogwaardig legeringsmes
e. Lager: Verstelbare hartlagering

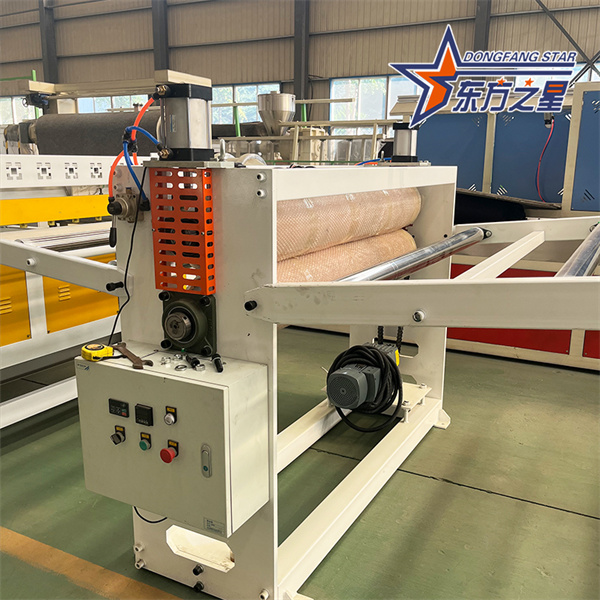

A. Rubberen tractierol: 2 eenheden
B. Diameter tractierol: ∮220 mm
C. Lengte tractierol: 1800 mm
D. Oppervlak van rubberen tractierol: corrosiebestendig, temperatuurbestendig en slijtvast rubberpolijsten.
e. aandrijfsysteem: tandwieloverbrenging is toegepast
F. tractiecontrole: Invt-frequentieconversie
G. Snelheidsregeling: uitgerust met drie rollenkalenders en een snelheidsregelsysteem voor de tractiesnelheid, kan de tractiemachine een onafhankelijk snelheidsregelsysteem zijn

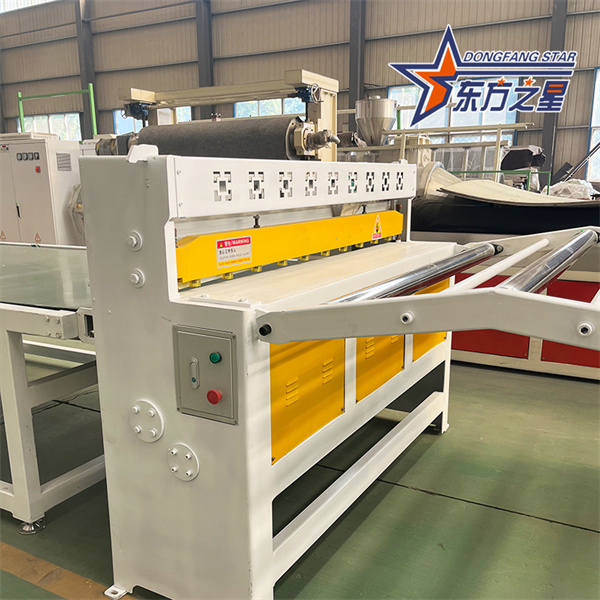

A. Snijbreedte: 1550 mm
B. motorvermogen: 2,2 kW
C. Discretionaire controle: motorisch aangedreven
D. Meetmethode: Zuid-Koreaanse Autonix-encoder
e. Snijlengte: verstelbaar

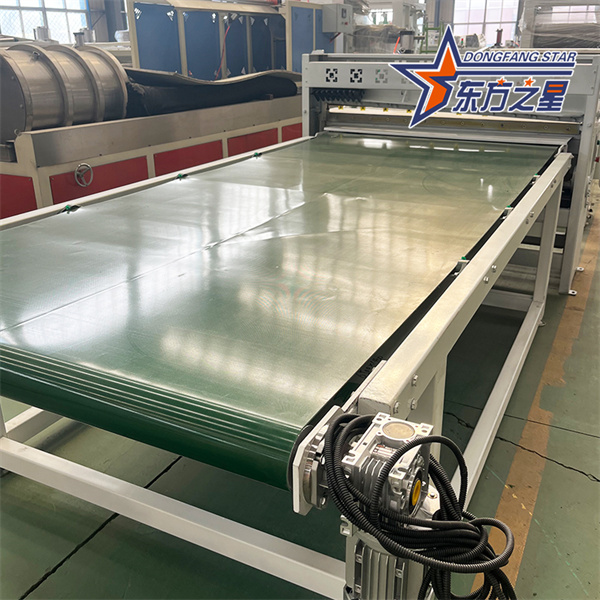

F. Materiaalontvangstmethode: transportband, handmatige assistentie
J. Lengte transportband: Drie meter
H. Motorvermogen: 0,75 kW
A. koelmedium:olie
B. Circulatieleiding en watertank:gemaakt van roestvrij staal.
C. Koelklep:motorisch aangedreven.
D. controlemethode:Bovenste, middelste en onderste onafhankelijke controle
e. temperatuurregelaar:OMRON
Pre-sales service: volgens de eisen van de klant en het budget, apparatuurfoto's, werkvideo's, fabrieksverwerkingstekeningen, tekeningen, basistekeningen, systeemlay-outtekeningen verstrekken. Verwelkom nieuwe en oude klanten om onze fabriek te bezoeken, en verwelkom oude klanten om onze apparatuurworkshop te bezoeken.
Verkoopservices: Onze ervaren technici kunnen telefonisch of online contact opnemen met klanten, en klanten kunnen altijd en overal vragen krijgen via telefoon, e-mail en online services.
After-sales service: De gebruikelijke garantieperiode van de apparatuur bedraagt 12 maanden na installatie. Om een langdurige relatie op te bouwen, bellen en e-mailen wij onze klanten regelmatig om de staat van de apparatuur te controleren en onderhoudsadviezen te geven.
