PVC Crystal Board Extruder Machine

Wat zijn de componenten van de extrudermachine van de PVC kristallen bord？

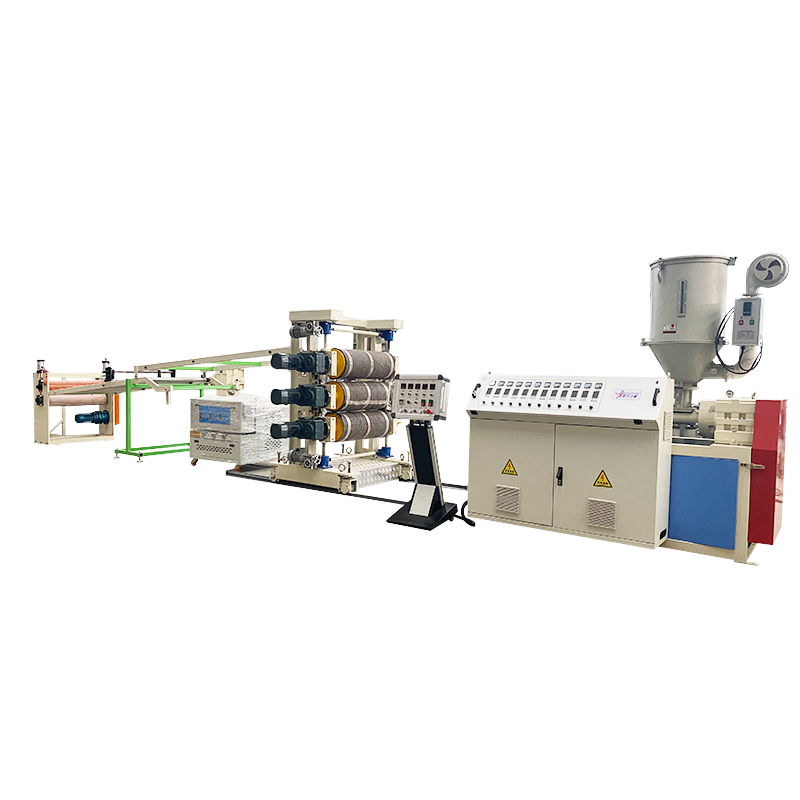

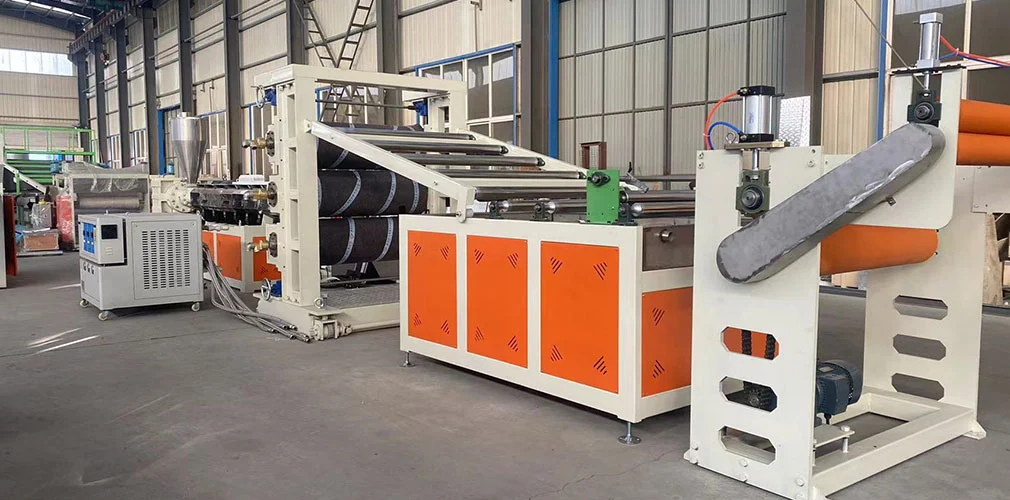

De apparatuur gebruikt een enkele schroefextruder, een T-vormige elastische dobbelsteen met verstelbare dobbelsteen, een verticale super spiegelkalender, een drie-in-één watertemperatuurmachine, een roestvrijstalen koelwatertank, en is uitgerust met een breed verstelbaar afsnijdmes, een rubberen roltractiemachine en een wrijvingswinder. De elektrische controlekast gebruikt: omron intelligente temperatuurregelaar, Siemens laagspanning elektrische apparaten en een bekend binnenlands en buitenlands merk Weichuan-omvormer. Het geproduceerde plaatoppervlak is glanzend, transparant en vlekkeloos, zacht, zonder scheuren, geen geur, geen bubbels, fijn gemaakt en veel gebruikt; gebruikt voor huis, snelle deuren, chemicaliën, isolatiekussens en kamerpartities met airconditioning; Het werktemperatuurbereik is van minus 20 graden Celsius tot 60 graden Celsius en kan worden gebonden en gelast. Gemakkelijk schoon te maken.

Apparatuurlijst en offerte

Productdetail

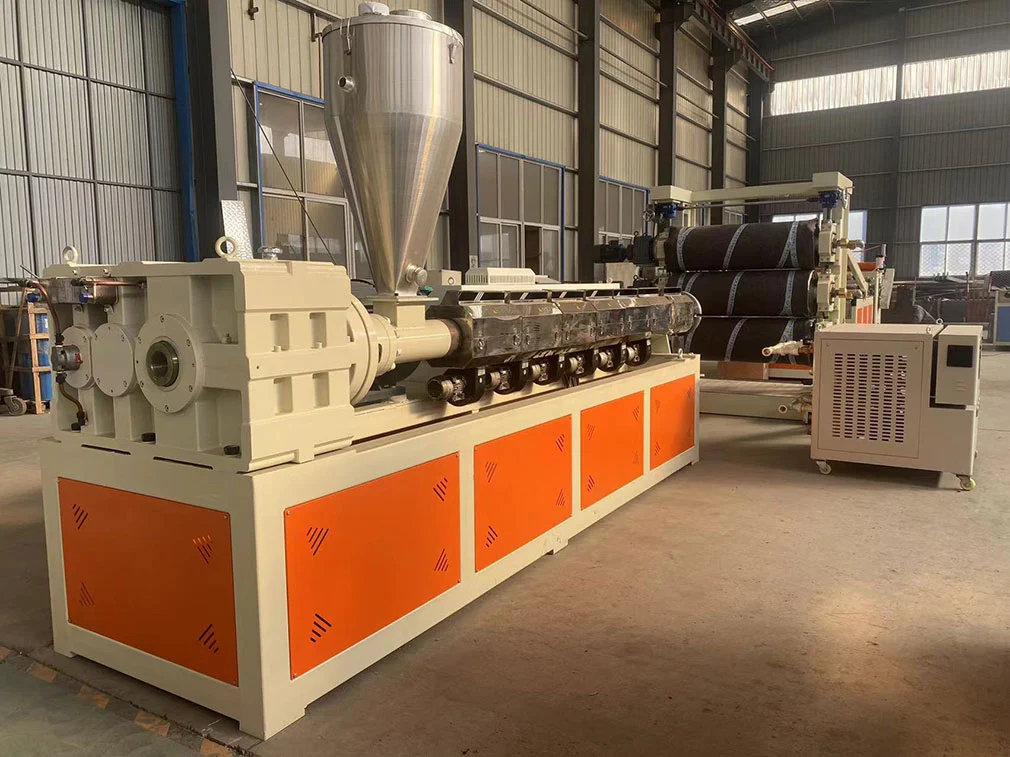

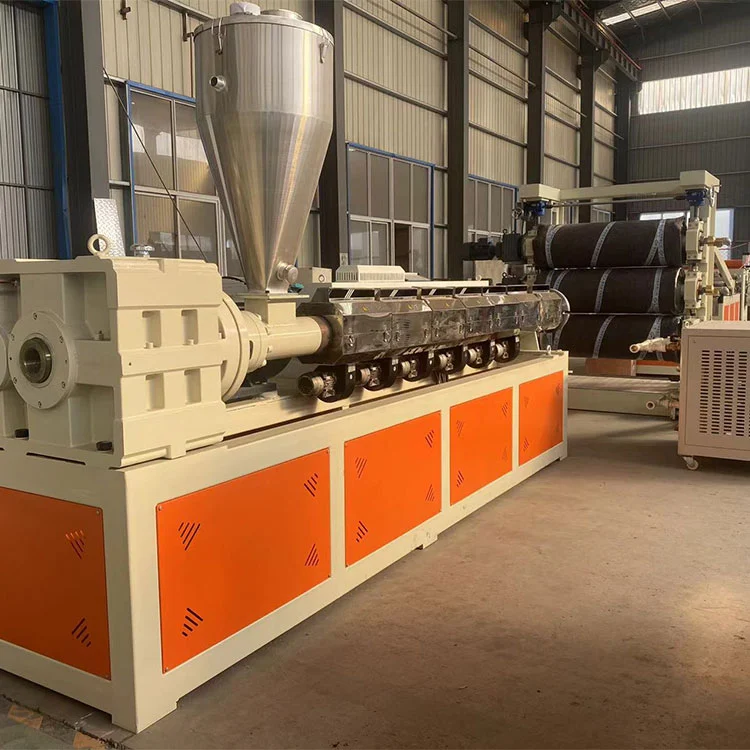

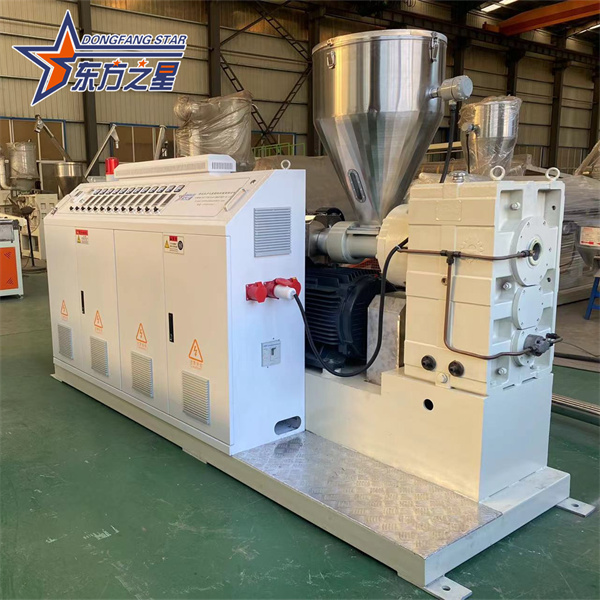

Single-Screw Extruder SJ 120 3 4/11

● Schroefdiameter: 120 mm (geproduceerd in Zhoushan, de provincie Zhejiang)
● Schroefbeeldverhouding: 3 4: 1
● Schroefstangstructuur: een nieuw type zeer efficiënte schroefstaaf
● Cartridge schroefmateriaal: 38C RMOAIA stikstofinfiltratiebehandeling
● Diepte van de nitride-laag: 0,4-0,7 mm
● Schroefhardheid: HV> 740
● Cartridge hardheid: HV> 940
● Schroefrotatiesnelheid: 10-70 tpm
● Motor vermogen: 110 kW (Shandong Brand-Name Motor)
● 5 kW verwarmingssectie 8 (gegoten aluminium + roestvrijstalen luchtkap)
● Drumkoelgebied 8-250W
● Extrusiehoeveelheid: 200-40 0 kg / h
● Reductor Hard Tooth Reducer Y-315 Reducer (geproduceerd in Changzhou, Jiangsu)
● Installatievorm van riemaandrijving of asverbinding rechte verbinding
● Gezandmateriaal 20crmnti door carburerende blussen
● De koelmodus passeert de condensor
● Automatische vacuümvoeder E-200 kg type
● Elektrisch apparaatbesturingssysteem:
● Contactor de Schneider Contactor
● Temperatuurcontroletabel omron intelligente temperatuur controletabel
● Invt Frequency Conversion Snelheid Gouverneur

BF-1160 Coat Hanger Type Plaatvorm:

● Schimmelmateriaal van hoge kwaliteit schimmelstalen smeed, platte chroom, polijstverwerking
● De dikte van de rekplaatkop is 0,5-5 mm en de productbreedte is 1000 mm
● Effectieve breedte van de dobbelsteen is 1160 mm
● Het verwarmingsvermogen van 15 kW neemt de interne verwarmingsmodus aan
● Gebied 7 van het temperatuurregelingsgedeelte
● De neusloper is een rack -loper. De kop is gemaakt van hoogwaardige legeringsstaal 40 crmo, het oppervlak is uitgeplaat en gepolijst; De schimmellip wordt aangepast en de onderste schimmellip kan worden vervangen.

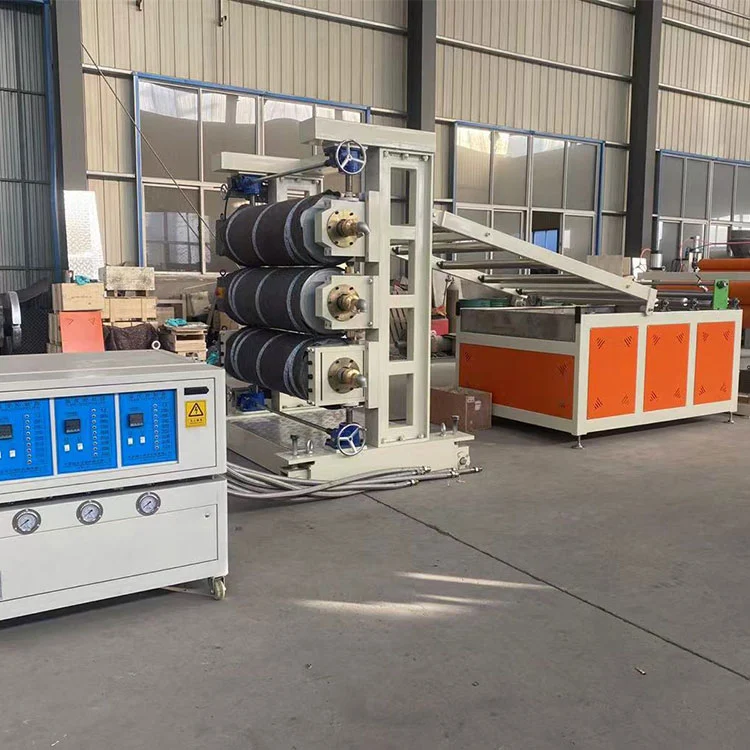

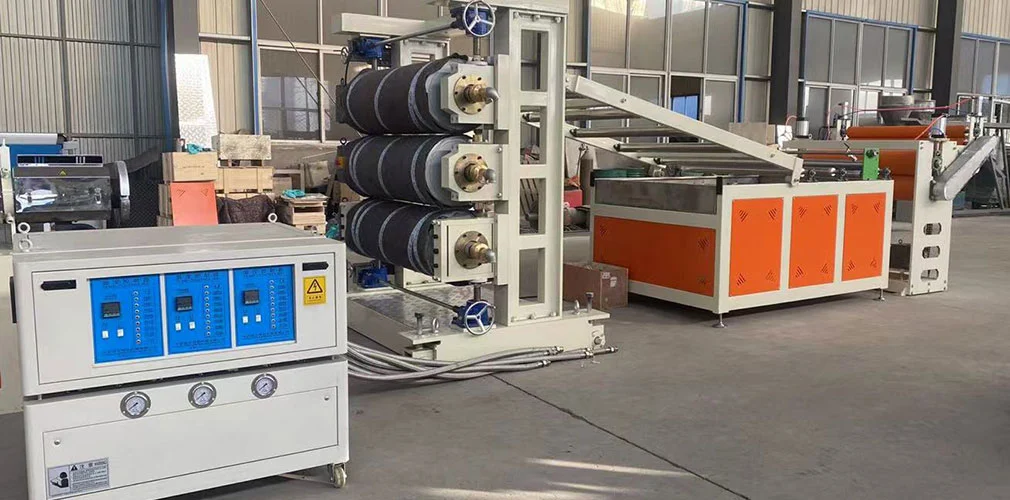

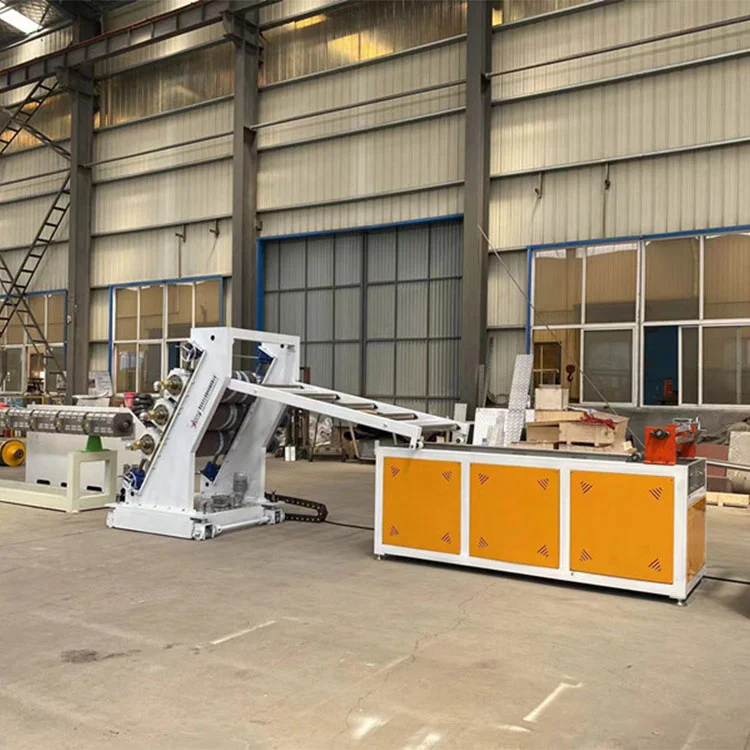

BF-1400X 400 Optische pers met drie rollen:

● Voorgelopen roldiameter φ400mm (Changzhou -productie)
● Het rolverwerkingsproces wordt door de spiegelverwerking doorgegeven
● Drie rolmateriaal 45 # afwerking en kwaliteit,
● Chrome platte dikte van 0,05-0,1 mm
● Effectieve lengte van de rol is 1400 mm
● Aandrijfmotor van 1,5 kW 3 sets (hoge koppelvergrent vertragingsmotoraandrijving)
● De rollijnsnelheid is 0,5-12 m / min
● Het rollerverwarmingsconstante temperatuursysteem hanteert drie automatische bedieningsmachines van de watertemperatuur, die de roltemperatuur respectievelijk afzonderlijk kunnen regelen.

De drive -vertragingsmotor wordt geregeld door variabele frequentie om een ​​stepless snelheidsregeling te bereiken met een hoge bedrijfsnauwkeurigheid en de fout te overwinnen die wordt veroorzaakt door mechanische transmissie; De boven- en onderste rollerafdeling wordt geregeld door het limietsysteem en de rolvrijheid kan worden aangepast door de handmatige of vertragingsmotor; en de bovenste en ondergrenssystemen zijn geïnstalleerd om de veiligheid te waarborgen.

● Ondersteuning van de frame lengte is 6000 mm
● Roestvrijstalen roldiameter: φ 75 mm
● Roestvrijstalen rollengte: 1.400 mm
● Koud grondframe met de rolregeling van 8 meter Roller Road, onder de beugel.
● Er zijn 3 legeringsrandsnijders boven het koelrek

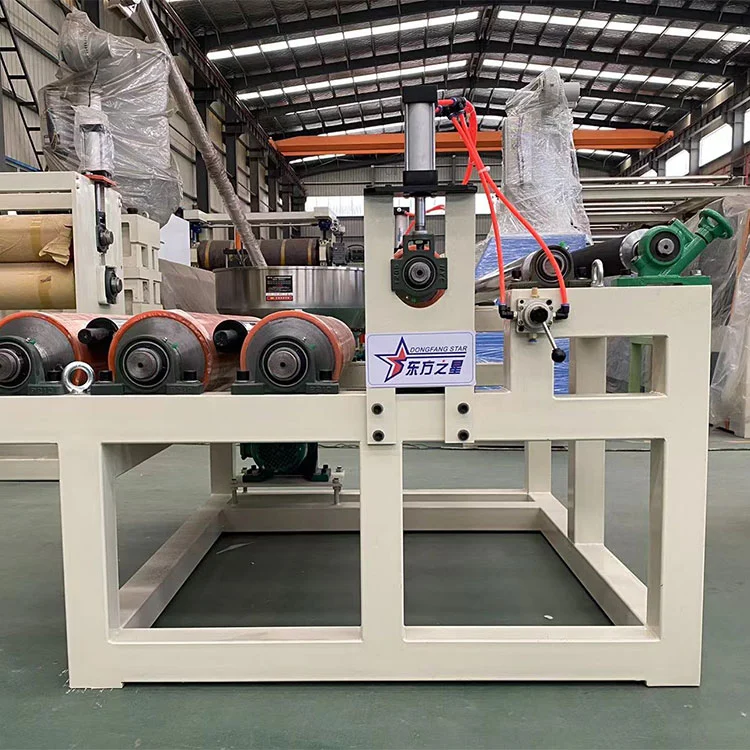

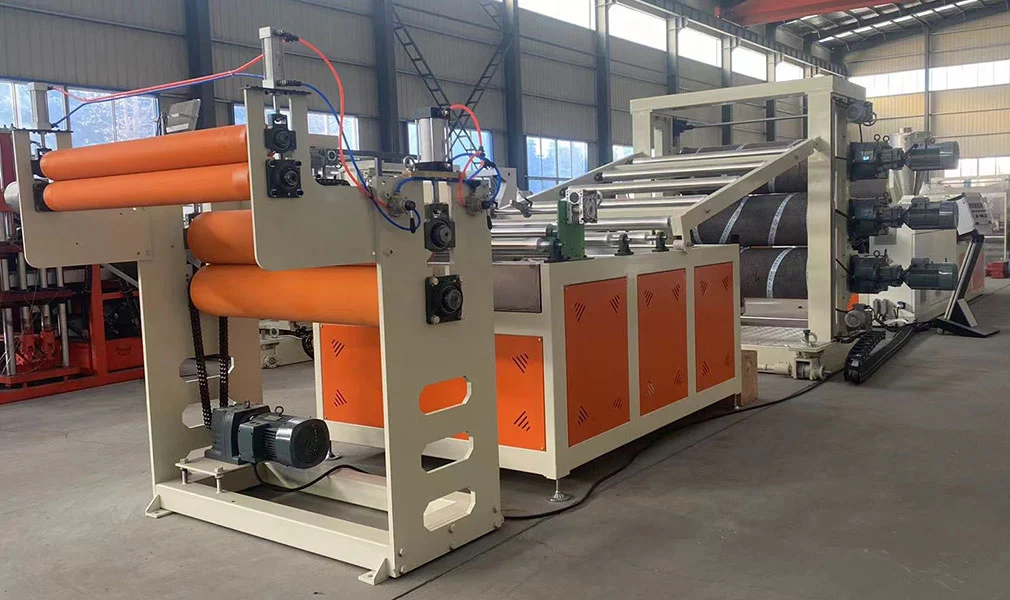

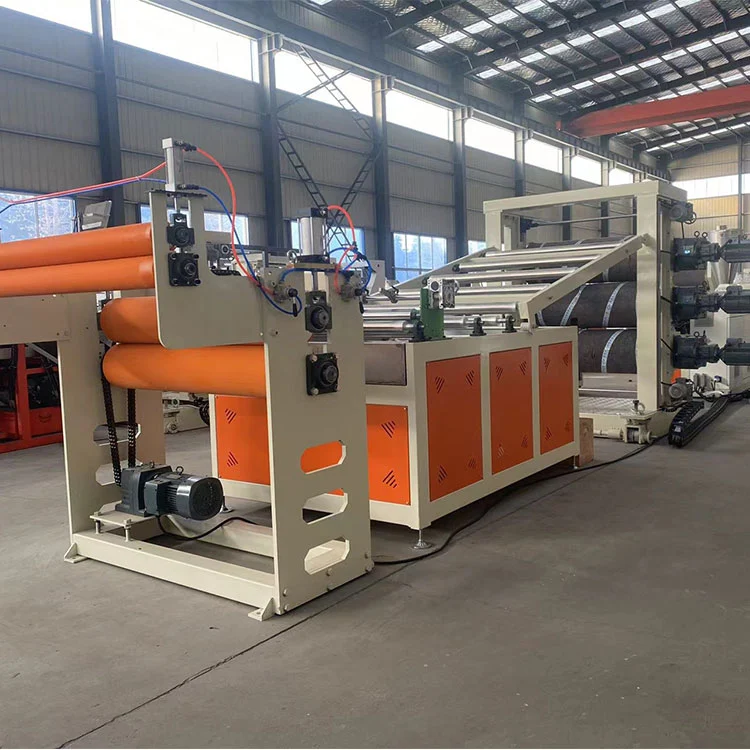

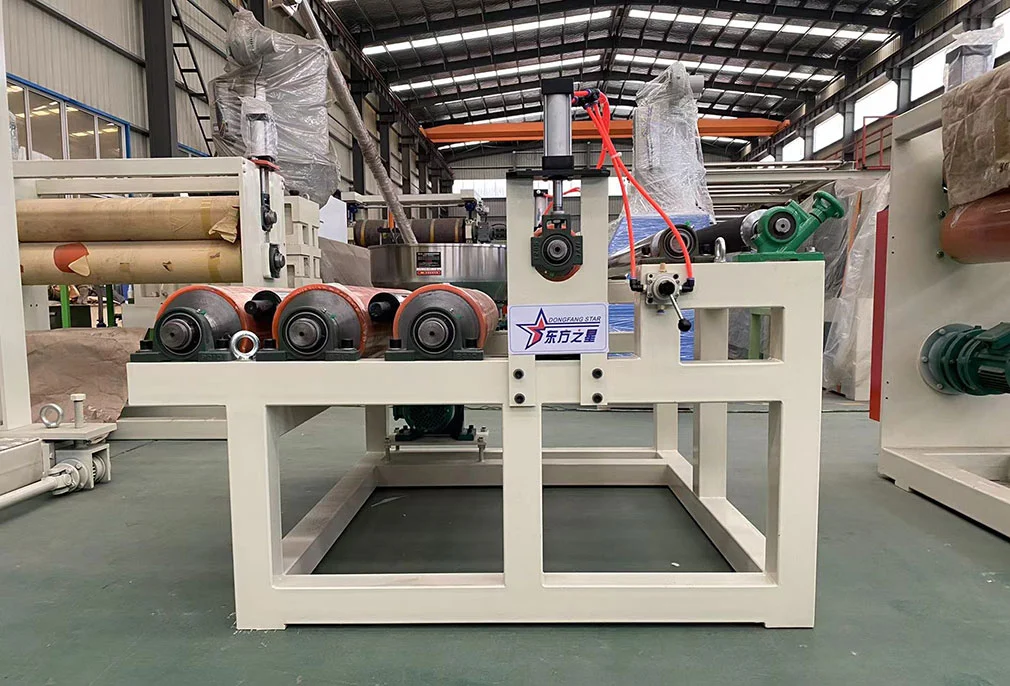

● Tractie -modus (groep 1): twee rubberen rollen
● Rubberen rolmateriaal: polyurethaanklevende rol
● 240 mm
● Planetaire cycloïde snelheidsverminderer XWD-3-1.5-43
● Motor vermogen is 2,2 kW
● Snelheidsregelmodus, frequentieconverter
● Transmissiemodus: tandwiel- of tandwielaandrijving

● Memeterrotatiecodering
● De productbreedte is 1200 mm.
● Motor vermogen is 1,5 kW
● WWINDING -modus Roller wrijvingstype
● De volumlengte is 20-50 m
