PVC Blister Sheet Extruder Machine omvat extruder, mal, kalender, tractor, snijder, transportplatform
Extruder:Gewoonlijk wordt een conische tweeling-schroefextruder gebruikt, die geschikt is voor de verwerking van PVC-materialen.
Gietvorm:Over het algemeen een hanger-type die hoofd
Kalender:De functie ervan is om het geëxtrudeerde vel te kalen om de oppervlakte -afwerking en vlakheid van het vel te verbeteren en de dikte van het vel verder te regelen.
Tractor:Meestal samengesteld uit twee of meer rollen, wordt het gebruikt om het gekalende blad naar voren te slepen met een stabiele snelheid om de continuïteit van de plaatproductie te waarborgen en samen te werken met de extruder en kalender om de dikte en dimensionale nauwkeurigheid van het blad te regelen.
Snijder:Het blad kan volgens de vraag in platen van verschillende lengtes worden gesneden
PVC Blister Sheet Extruder Machine-apparatuurlijst en offerte
| bestelnummer | naam | hoeveelheid | opmerkingen |
| 1 | Roestvrijstalen schroefvoeder | 1 set | De belangrijkste componenten van de hele lijn zijn gemaakt door bekende binnenlandse en buitenlandse merken: 1. Het elektrische systeem hanteert Siemens Contactor, Omron Intelligente Temperatuur Controller en Invtensor Frequency Converter. 2. De hard getande reductiemiddel neemt een hoog koppelwielvermindering aan voor plastic machine. 3. Screw barrel is made of screw from Zhoushan, Zhejiang province 4. De spiegelroller is gemaakt in Qingdao of Xuzhou. 5. De mal is gemaakt van Huangyan. |
| 2 | SZ80-twin schroef | 1 eenheid | |
| 3 | MJ-1700 optische paneelvorm | 1 set | |
| 4 | BF-1800X ∗ 400 drie rolkalender | 1 eenheid | |
| 5 | BF-1800-6000 koelbeugel | 1 set | |
| 6 | BF-1800X ∿ 220 Rubberen Roller Traction Machine | 1 eenheid | |
| 7 | BF-1800 snijmachine | 1 eenheid | |
| 8 | Drie-in-één oliebroller constante temperatuurmachine | 1 set | |
| 9 | DK-18 District Extrusie Productielijn Elektrische controlekast | 1 set | |
| 10 | Dubbelzijdig filmbedekkingsapparaat | 1 set | |
| 11 | manipulator | 1 set | |
| 11 | Random apparaat technische gegevens | 1 kopie |
1. Roestvrijstalen schroefvoeder:een
Laadmethode:Spiraalvormige voeding
Materiaal van pijp en doos:roestvrij staal
Motorkracht:2,2 kW
Automata:Demping niveau meter

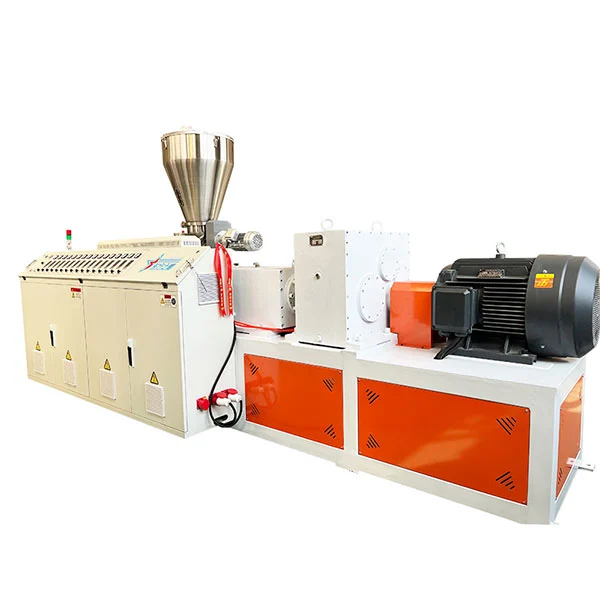

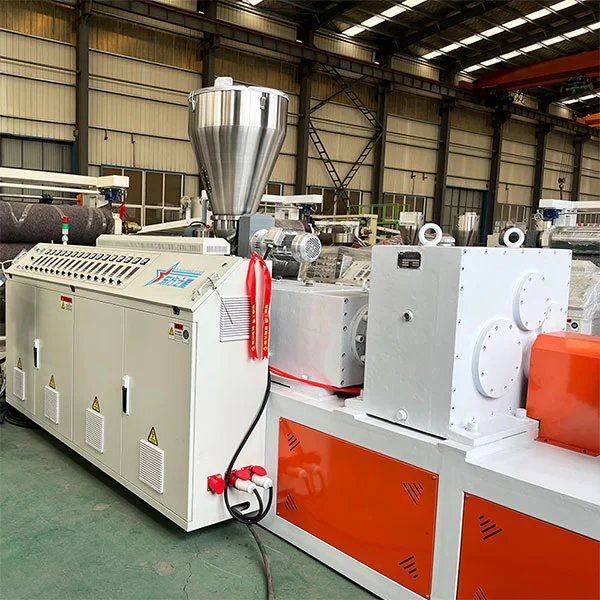

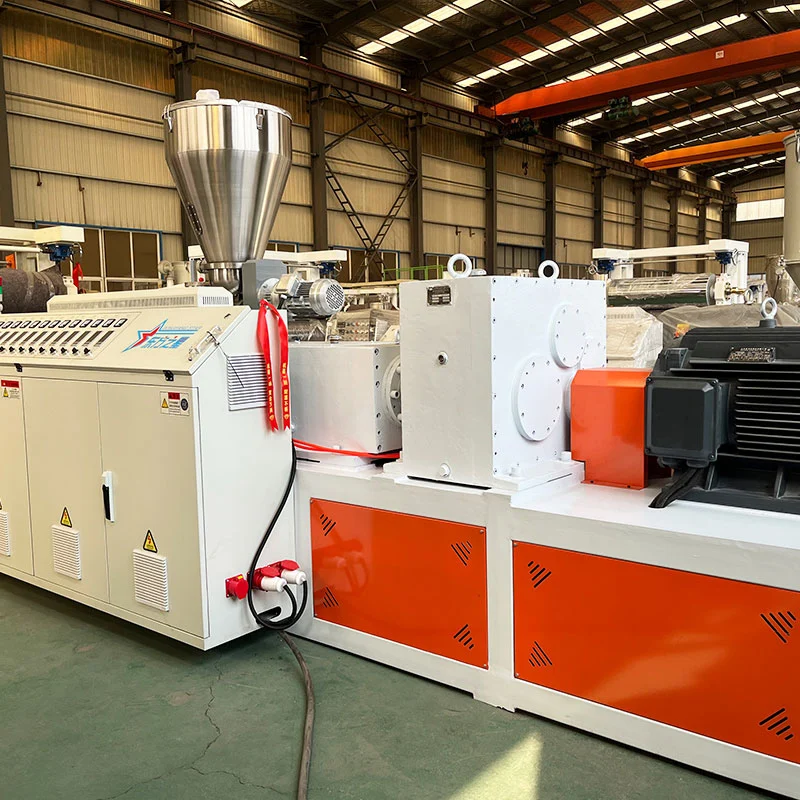

2. Z80/156 Tweeling-schroef extruder
| Schroefdiameter: | 80 mm (Zhoushan, Zhejiang) |
| Schroeflengte tot diameter verhouding: | 24 ∶1 |
| Schroefstructuur: | Nieuwe hoogbeeldende schroef, geschikt voor PVC -poeder en korrelige materialen. |
| Schroefmateriaal van vat: | 38CRMOAIA NITRIDINGSHANDELIJKHEID |
| Nitride -laag diepte: | 0,4-0,7 mm |
| Schroefhardheid: | HV ＞ 740 |
| Die hardheid: | HV ＞ 940 |
| Schroefsnelheid: | 15-40rpm |
| Motorkracht: | 75 kW (Shandong Tailida -motor) Verwarming Sectie 4 Zones (aluminium + roestvrijstalen windschild) Cilindrische koeling 3 zones × 250W |
| Extrusie -uitvoer: | 300-400 kg/h Reductiebox geproduceerd in Jiangyin, de provincie Jiangsu Tandwielmateriaal 20crmnti carburiseren en blussen koelmethode De tanden worden door water gekoeld door de condensor Transmissie -modus van reductiemiddelen en motorverbindingen zijn rechtstreeks aangesloten |
| Elektrisch besturingssysteem: |
contactor Siemens Contactor Temperatuurgestuurde meter omron intelligente temperatuurregelingsmeter Frequentietransformator Invt Frequency Converter |

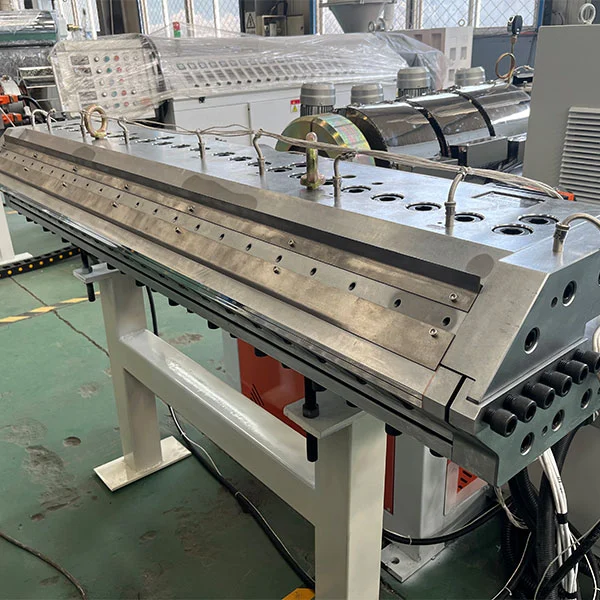

Kledinghangerplaat machine kopvorm effectieve breedte
Verwarmingsvermogen, temperatuurregelingsgedeelte
Hoge kwaliteit schimmelstalen smeden temperatuur, harde chroomplaten, polijstbehandeling
De dikte van het product is 1-3 mm en de breedte van het product is 1550 mm 1700 mm
De 15 kW gebruikt de interne verwarmingsmodus 5 zones
Het hoofdstroomkanaal bevindt zich in de vorm van een gradiëntstroomkanaal van het type kledinghanger. De kop is gemaakt van hoogwaardige legeringsstaal 5crnimo en gepolijst na chromen platen; De bovenste matrijslip wordt geduwd door micro -aanpassing.

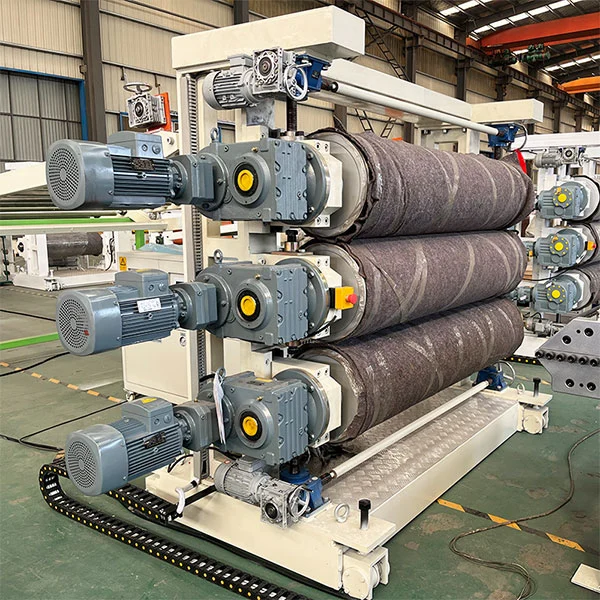

A. Structuur van lichte pers: verticale drie rollen (met rolleveiligheidsbeschermingsapparaat)
B. Aantal rollen; Drie wortels (geproduceerd in Qingdao)
C. Roldiameter: ∮400 mm
D. Rollengte: 1800 mm
e. Wanddikte van de rol: ≥22 mm
F. Rolmateriaal: 45# staal wordt gebruikt en gehard om de hardheid van RC60-65 te bereiken
G. Roll -oppervlakbehandeling: spiegelafwerking
H. Rollerstructuur: het multi-layer composiet Rapid Exchange-systeem wordt aangenomen om de uniforme temperatuur van de rol te waarborgen.
I. Constant temperatuurmedium voor rollen: gedemineraliseerd water
J. Three Roll Control System: Frequency Conversion Control kan worden gebruikt om synchrone en onafhankelijke snelheidsregeling te bereiken.
K. Achterstelsel: 1,5 kWx3 = 4,5 kW Zorg voor de soepele werking van de drie rollen.
A. Lengte van het koelrek: zes meter.
B. Roller: gemaakt van roestvrij staal.
C. Rolafstand binnen de eerste twee meter: 400 mm.
D. De beugel heeft een snijkantapparaat: 1 set, de snijder is gemaakt van hoogwaardige legeringsmes
e. Lager: verstelbaar hartlager
A. Tractie Rubberen Roller: 2 eenheden
B. Tractie roldiameter: ∮220 mm
C. Tractie Rollerlengte: 1800 mm
D. Oppervlak van tractie rubberen roller: corrosiebestendig, temperatuurbestendig en slijtvaste rubberen polijsten.
e. Drive -systeem: versnellingsreductie -transmissie wordt aangenomen
F. Tractiecontrole: Invt Frequency Conversion
G. Snelheidsregeling: uitgerust met drie rolkalender en tractiesnelheid koppelingssnelheidscontrolesysteem, kan de tractiemachine onafhankelijk snelheidscontrolesysteem zijn
A. Knippen breedte: 1550 mm
B. Motorkracht: 2.2 kW
C. Discretionaire controle: motor aangedreven
D. Meter -methode: Zuid -Koreaanse Autonix -encoder
e. Snijdlengte: verstelbaar
F. Materiaalontvangstmethode: riemtransporteur, handmatige hulp
J. Belt transportlengte: drie meter
H. Motor vermogen: 0,75 kW
A. Koelmedium:olie
B. Circulatiepijp en watertank:Gemaakt van roestvrij staal.
C. Koelklep:motorgedreven.
D. Controlemethode:Bovenste, middelste en onderste onafhankelijke controle
e. Temperatuurregelaar:Omron
