PS Zaailing Tay Sheet Extrusiemachine

Werkingsprincipe van PS Seedling Tay Sheet Extrusiemachine

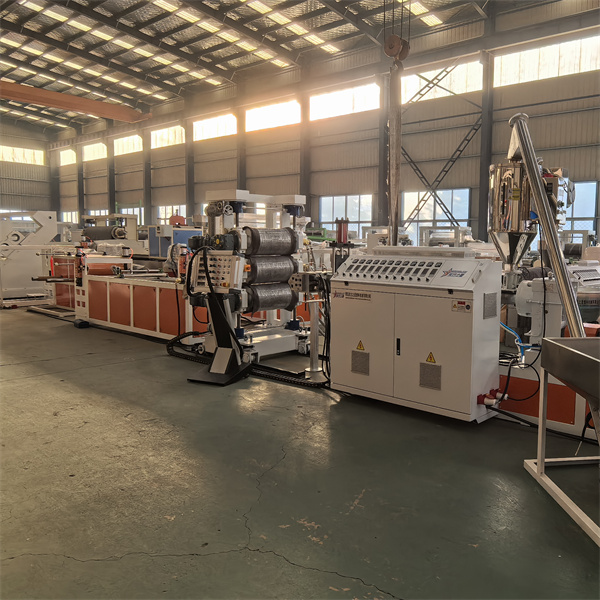

Het werkingsprincipe van de productielijn voor extrusie van PS-platen is het omzetten van PS-deeltjes in continue platen via een continu proces van smelten en weekmaken van grondstoffen → smeltvorming → afkoelen en vormgeven → daaropvolgende verwerking. De kern is gebaseerd op kunststof extrusievormtechnologie. De specifieke stappen zijn als volgt:

De gedroogde PS-deeltjes worden via een automatisch toevoerapparaat naar de extruderhopper getransporteerd. De extruderschroef smelt de vaste PS-deeltjes geleidelijk tot een uniforme smelt door rotatie en externe verwarming. De smelt wordt naar de T-matrijs (vlak stroomkanaal) geduwd om voorlopig de breedte van de plaat te bepalen. De smeltfilm komt in de drierollenkalander terecht en wordt snel gestold en gevormd. Het gevormde vel wordt met een uniforme snelheid door de tractiemachine getrokken en de bramen worden verwijderd door de trimmachine. Ten slotte wordt het door de wikkelaar tot een gewone spoel gerold.

PS Seedling Tay Sheet Extrusiemachine-Productparameter

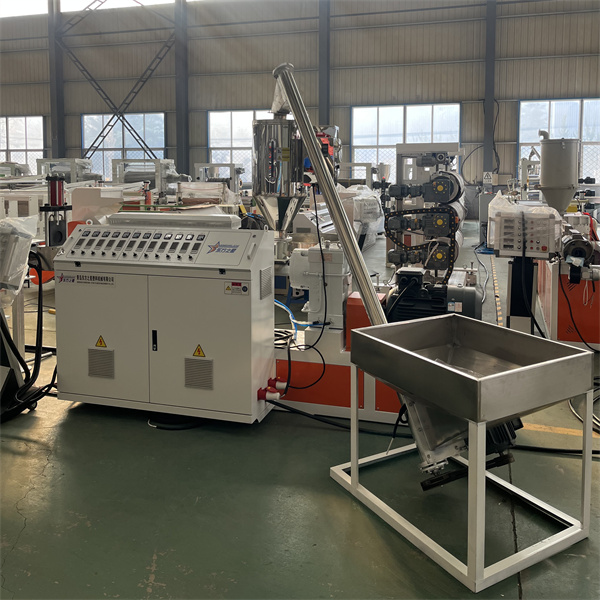

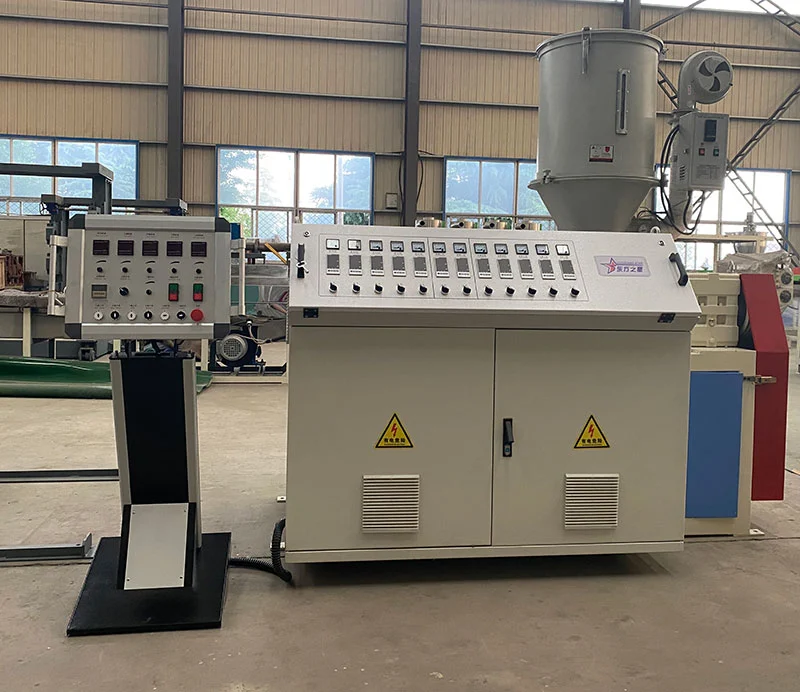

PS Seedling Tay Sheet Extrusiemachine - SJ 65-30 / 1 extruder

A. Het reductietandwiel is verwerkt met hoogwaardig gelegeerd staal en behandeld door tanden te slijpen, zodat het hele tandwiel de voordelen heeft van schokabsorptie, laag geluidsniveau, slijtvastheid en een lange levensduur. Alle smeerpunten in de doos zijn geforceerde smering en de smeerolie is uitgerust met een hoog efficiënt waterkoelsysteem.

B. schroefmateriaal gebruikt 38CrMOALA hoogwaardig nitridestaal. en nitridebehandeling. nitridediepte: 0,3-0,6 mm. hardheid 740 HV. brosheid graad 2.

C. Het cilindermateriaal is gemaakt van 38CrMoALA hoogwaardig nitridestaal en na nitridebehandeling, nitridediepte: 0,4-0,7 mm, hardheid 940 HV, brosheidsgraad 2.

D. De verwarmer maakt gebruik van een gegoten aluminium verwarmer en elke verwarmer heeft een koelluchtkanaal.

E. cilinderkoelgedeelte: 5. gemaakt van roestvrij staal.

F. De ventilator maakt gebruik van geïmporteerde, geluidsarme en efficiënte koelventilator (model: DF-type) en het ventilatorvermogen is 250 W / set.

Kracht van g. AC-motor is 30 kW (Shandong Hongqi of Rongcheng-motor)

H. Controlevorm: frequentieconversiecontrole (met behulp van Inwitten-regelaar)

I. Schroefdiameter: 65 m (met behulp van de Zhejiang Zhoushan-schroeftrommel)

J. beeldverhouding: 30:1

K. De extruder wordt in 5 zones verwarmd en het verwarmingsvermogen van elk gebied is 5 kW. Spby-gebied 1, schimmelreservegebied 5.

L. Eén set elektrische schakelkasten (verticale schakelkast, elektrische kast met slotbeveiliging, intelligente temperatuurregelaar van Omron, Siemens-schakelaar, Great-Tron frequentieconversiecontroller)

PS-bladextrusieproductielijn - mal

A. Effectieve breedte van de mal: 350 mm, geschikt voor producten met een dikte van 0,3-2 mm.

B. Het vormmateriaal gebruikt 5CrNiMO van geïmporteerd merk hoogwaardig hittebestendig gelegeerd staal.

C. De vormstructuur stroomt naar de harde verchroming. en met extra microschroefverstelling.

D. De mal is verdeeld in 3 zones voor verwarming en 2 standby-zones

E. De verwarmingsmethode bestaat uit het opwarmen van het kerndeel van de verwarmingsstaaf.

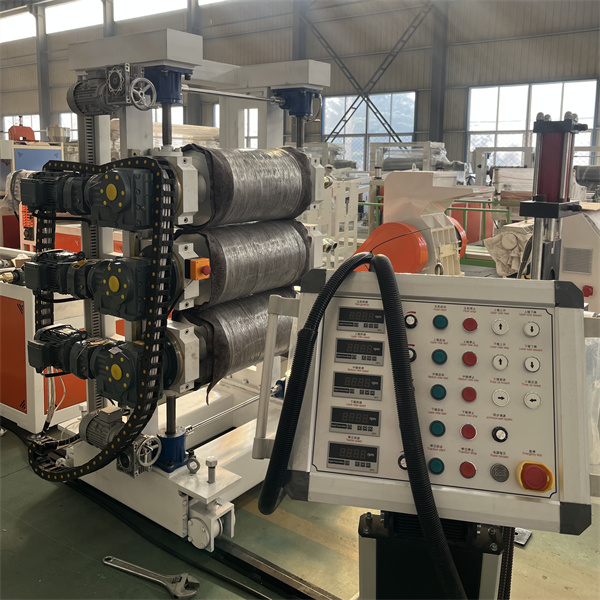

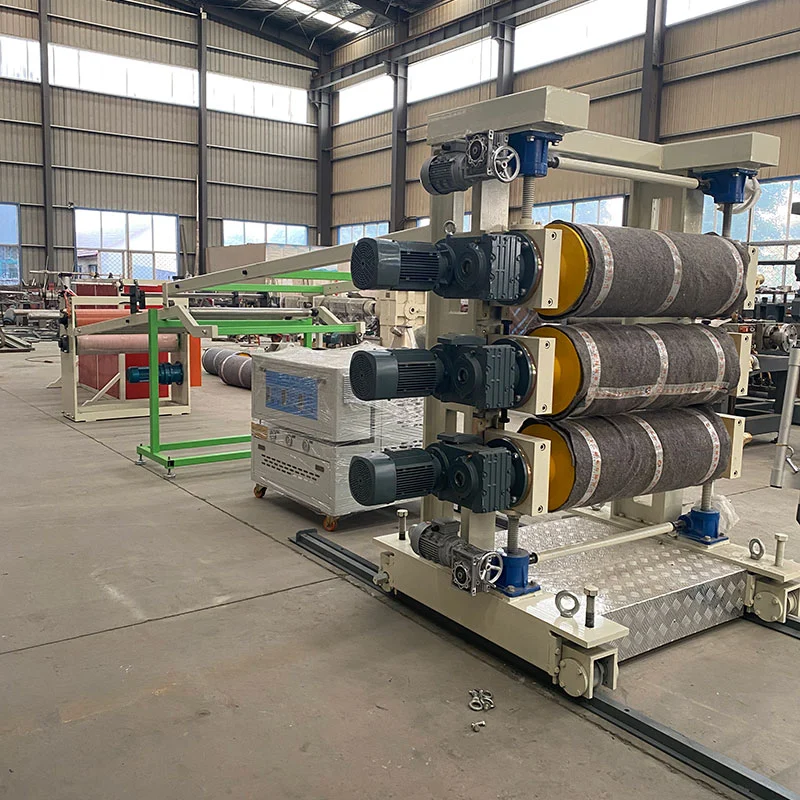

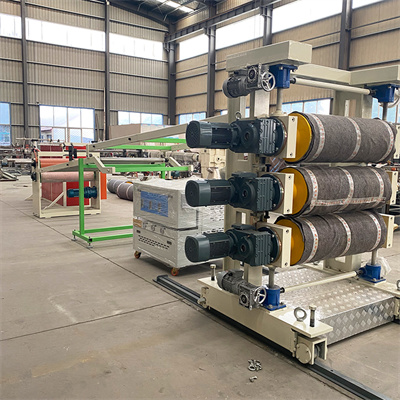

PS Seedling Tay Sheet Extrusiemachine-Drie kalender

A. structuur; verticale drie roller

B. Aantal rollen; drie stukken

C. Roldiameter: 320 mm (Changzhou Lianfeng of Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rollengte: 600 mm

E. Wanddikte van de rol: 25 mm

F. roller: het materiaal is gemaakt van merkstaal. en na de behandeling. de hardheid kan RC60-65 bereiken

G. oppervlaktebehandeling van de rol: spiegelbehandeling. en fijn polijsten.

H. De rolstructuur maakt gebruik van een meerlaags composiet snelwisselmediumsysteem om de constante temperatuur van de rol te garanderen.

I. het constante temperatuurmedium van de wals: gezuiverd water of onthard water

J. Het temperatuursysteem neemt de temperatuur van de drie rollen over om de systeemmodus onafhankelijk te regelen. de temperatuur van de drie rollen kan willekeurig worden aangepast. uitgerust met drie pompen van 0,75 kW.

Het besturingssysteem van k en drie rollen gebruikt de onafhankelijke besturingssysteemmodus

I. Gebruik het transmissiesysteem van het reductiemiddel om de soepele werking van de drie rollen te garanderen

M. Het configuratiecontrolesysteem maakt gebruik van een frequentieconversiecontrolesysteem, met synchrone en onafhankelijke snelheidsregeling.

N. Het zendvermogen is 0,75 kW x 3 sets

O. Met het extra noodstopsysteem met drie rollen

P. uitgerust met een extra precisie-afstelsysteem met drie rollen

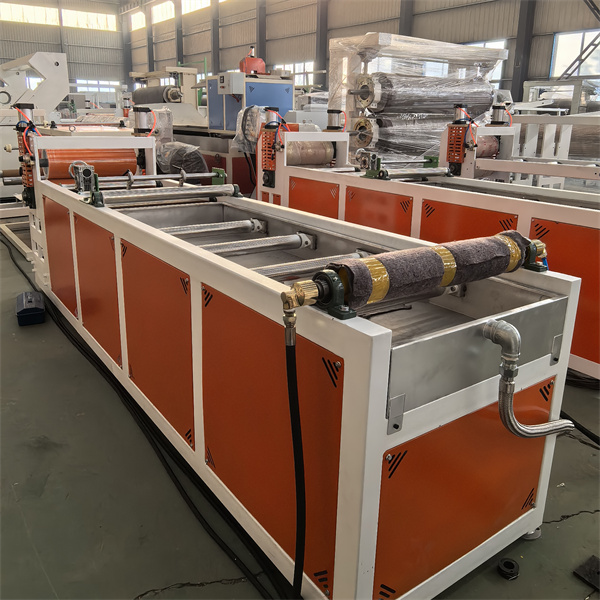

PS Seedling Tay Sheet Extrusiemachine - koelapparaat

A. Aantal lege rollen: 12

B. Diameter van de luchttoevoerrol: 75 mm

C. Lengte van de luchttoevoerrol: 600 mm

D. Oppervlaktebehandeling van luchttoevoerrol: roestvrij staal

E. Lengte van het luchttoevoerapparaat: 4 m

F. met het gouden snijmes: 2

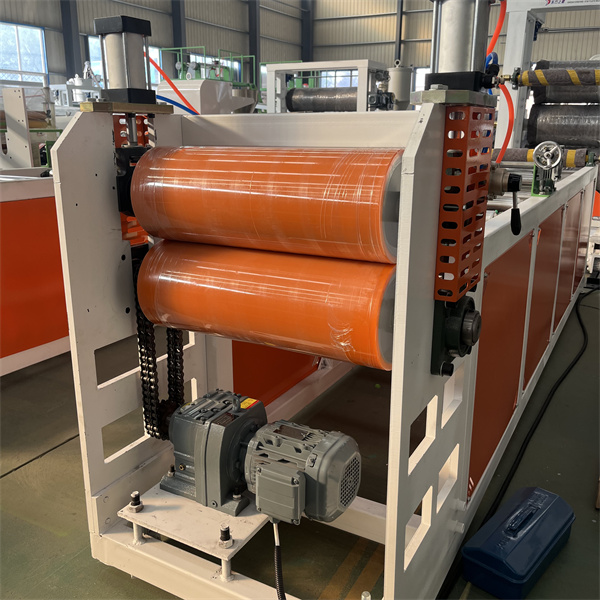

PS Seedling Tay Sheet Extrusiemachine - Tractor

A. Tractie rubberen rol: één groep

B. Tractiediameter: 220 mm

C. Tractielengte: 600 mm

D. rubberen tractieroloppervlak bedekt met corrosiebestendig. temperatuurbestendig. slijtvast rubber en gepolijst

E. vertragingstransmissiesysteem gebruikt reductiemiddeltransmissie

F. Met een frequentieomvormer van 0,75 kW

G. extra drie-rollenpers en tractiesnelheidsaanpassingssysteem. hulptractor onafhankelijk snelheidsaanpassingssysteem

A. een set beschermfolie-apparaten

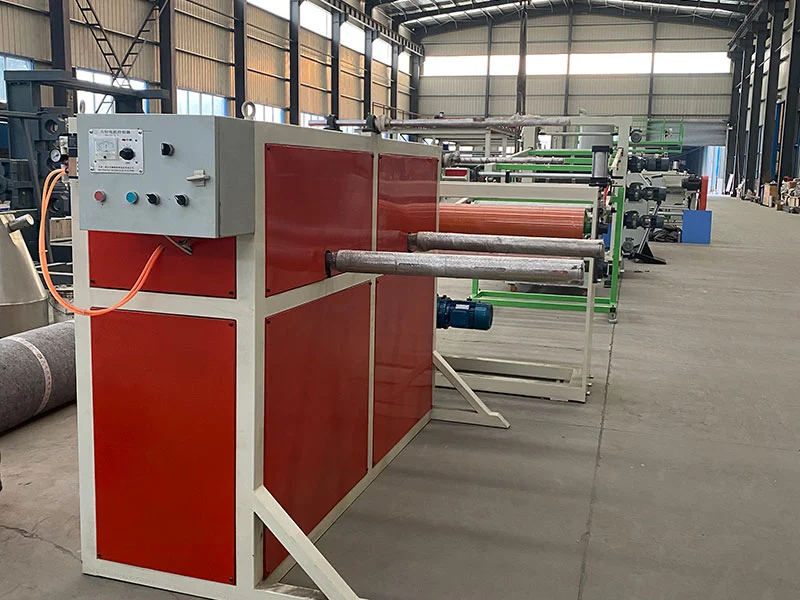

PS Seedling Tay Sheet Extrusiemachine - Opwindmachine

1.1 buig- en egaliseerrol

2. Wiling-methode: diameter 76 papiercilinder gasstijgende as

3. Afhaalwerkplek: dubbele werkplek
