PVC-elektrostatisch bord-extruder omvat een extruder van enkele schroef, een plaatextrudermachine, een kalender van drie rollen, een koelbeugel, een aftapmachine, een snijmachine en een transportplatform. De extruder wordt voornamelijk gebruikt om plastic deeltjes te smelten en de mal wordt gebruikt voor voorlopige gieten. De kalender van drie rollen wordt gebruikt voor verdere vorming en uitharding. De aftapmachine wordt gebruikt om de snijzaag te trekken en de overeenkomstige lengte te snijden volgens de behoeften van de klant. Als u echt PVC-elektrostatisch bord-extrudermachine nodig hebt, neem dan contact op met Qingdao East Star Plastic Machinery Co., Ltd
| bestelnummer | naam | hoeveelheid |
| 1 | Roestvrijstalen schroefvoeder | 1 set |

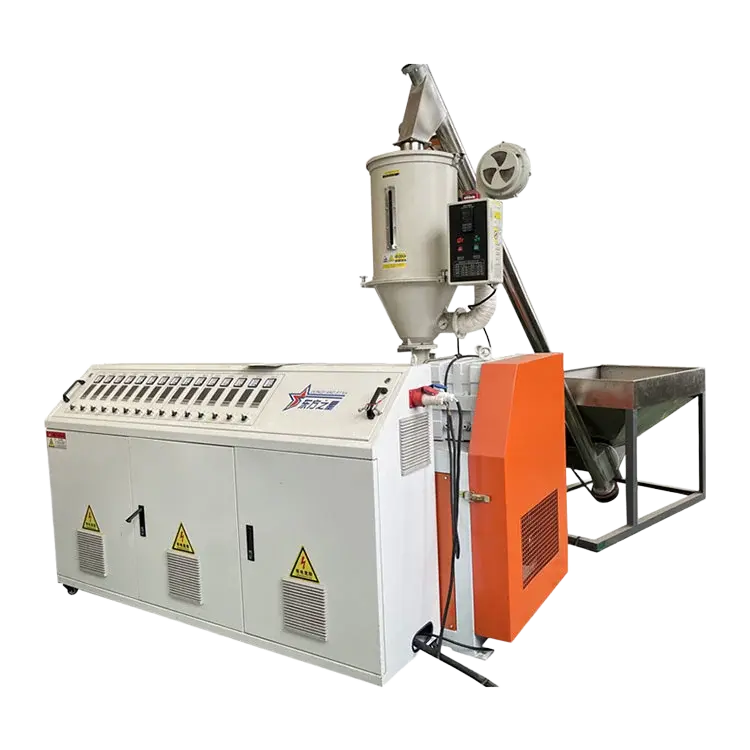

| 2 | SJ120-33/1 extruder met enkele schroef | 1 set |
| 3 | MJ-1150 lichtpaneelvorm | 1 set |
| 4 | BF-1200x∮400 drie-rol kalender | 1 set |
| 5 | BF-1200-6 meter koelbeugel | 1 set |
| 6 | BF-1200*∮220 Rubberen Roller Traction Machine | 1 set |
| 7 | BF-1200 wrijvingswikkelmachine | 1 set |
| 8 | Drie-in-één waterrol constante temperatuurmachine | 1 set |
| 9 | DK-18 District Extrusie Productielijn Elektrische controlekast | 1 set |
| 1 0 | Technische gegevens over willekeurige apparatuur | 1 kopie |
Schroefdiameter: 1 2 0 mm (Zhoushan, Zhejiang)
Schroeflengte tot diameter verhouding: 3 0∶ 1
Schroefstructuur: Nieuwe hoge kunststofschroef, geschikt voor poeder- en korrelige materialen.
Cilindrisch schroefmateriaal: 38C RMOAIA nitridebehandeling
Nitride-laagdiepte: 0,4-0,7 mm
Schroefhardheid: HV> 740
Cilinderhardheid: HV> 940
Schroefsnelheid: 1 5-7 0 tpm
Motor vermogen: 1 10 kW (Shandong Brand Motor)
Verwarmingsgedeelte 6 x 6 kW (aluminium gieten + roestvrijstalen kap)
Cilindrische koeling 6 zones x 180W
Extrusie-uitgang: 300-4 0 0kg/h
Reductie Gear Reddish Face Reducer Y-3 15 Reducer (geproduceerd in Changzhou, de provincie Jiangsu)
Installatieformulier Riemaandrijving of asverbinding Directe verbinding
Tandwielmateriaal 20crmnti carburised en geblust
De koelmethode is om de tanden door water in de condensor te koelen
Droger E-200kg-type
Hoofd elektrische besturingssysteem:
Contactor Schneider of Siemens of ABB Contactor
Temperatuurregelingsmeter omron intelligente temperatuurregelingsmeter
Frequentieomvormer omvormer of weichuang -frequentie -omzetter
Schimmelmateriaal:Smeding en temperen van hoge kwaliteit schimmelstaal, harde chroomplaten, polijstbehandeling
De plaatkop met een kledinghanger is 1-6 mm dik en 1 0 00 mm breed
Effectieve breedte van de mal is 1 15 0 mm per set
Het verwarmingsvermogen is 1 5 kW en de interne verwarmingsmethode wordt aangenomen
Temperatuurregeling Zone Sectie 5
Het hoofdstroomkanaal bevindt zich in de vorm van het geleidelijke stroomkanaal van het kledinghanger en de kop is gemaakt van hoogwaardig legeringsstaal 5Crnimo, gepolijst na chrome plating; De bovenste die lip duw micro-aanpassing.
A. Structuur van de kalendermachine:Verticale drie rollen (met rollerveiligheidsbeschermingsapparaat)
B. Aantal rollen; Drie (geproduceerd in Qingdao)
C. Drumdiameter:40 0 mm
D. Rollengte:12 0 0 mm
e. Wanddikte van de rol:≥2 1 mm
F. Roll -materiaal:45# staal wordt gebruikt en de verhardingsbehandeling wordt uitgevoerd en de hardheid kan RC60-65 bereiken
G. Rolleroppervlakbehandeling:spiegelbehandeling
H. Drumstructuur:Multi-layer composiet snel uitwisselingssysteem wordt aangenomen om een uniforme en constante temperatuur van de trommel te garanderen.
I. Constant temperatuurmedium van de rol:verzacht water
J. Drie-rol bedieningssysteem:Frequentieconversie wordt gebruikt om synchrone en onafhankelijke snelheidsregeling te realiseren.
K. Transmissiesysteem:1,5 kWx3 = 4,5 kW. Zorg voor de soepele werking van de drie rollen.
A. Lengte koelrek:6 meter.
B. Roller:Allemaal gemaakt van roestvrij staal.
C. Rollafstand binnen de eerste twee meter:400 mm.
D. De beugel is uitgerust met een geavanceerde apparaat:1 set, en het snijmes is gemaakt van hoogwaardig legeringsmes
e. Handelswijze:Verstelbaar lager
A. Tractie rubberen rollen: 2
B. Tractie roldiameter:220 mm
C. Tractie rollengte:12 00 mm
D. Tractie rubberen rolleroppervlak:corrosiebestendig. temperatuurbestendig. Draagbestendig rubber en polijsten.
e. Transmissiesysteem:versnellingsvermindering wordt aangenomen
F. Tractiecontrole:Onoverwinnelijk of weichuang frequentie -omzetter
G. Snelheidsregeling:Uitgerust met drie rolkalender en tractiesnelheid koppelingsaanpassingssysteem, kan de tractiemachine onafhankelijk worden aangepast
Snijden breedte:1000 mm
B. Motorkracht:2,2 kW
C. Snijdbesturing:elektrisch
D. Meetmethode:Koreaanse Ottonix -encoder
e. Snijdlengte:verstelbaar
F. Ontvangende methode:Riemtransport, handmatige hulp
J. Belt transportlengte:3 meter
H. Transportmotorvermogen:0,75 kW
